Pressure Leak Inspect System - 사용자 메뉴얼

버전: 1.0.0 | 최종 수정: 2026-07-01

메뉴얼 목차

본 메뉴얼은 각 주제별로 별도 문서로 구성되어 있습니다. 아래 링크를 클릭하여 해당 문서로 이동하세요.

빠른 시작 가이드 (Quick Start)

처음 사용하는 경우 아래 순서를 따르세요:

1. 하드웨어 연결 확인 → 시스템 개요 및 요구사항 참조
2. 프로그램 실행 및 로그인 → 바탕화면의 바로가기 아이콘을 실행하여 로그인 완료 (오프라인 테스트는 Database.ini에서 OfflinePreview=true 설정)
3. 통신 설정 → 하단 메뉴 Comm. Settings → COM 포트 선택 → 설정 저장
4. 시험 설정 → 하단 메뉴 Parameters → SPEC UL/LL 입력 → 설정 저장
5. 시험 시작 → DIO 시작 신호 또는 ID Test (L/R) 버튼으로 동작 확인

본 문서는 Pressure Leak Inspect System v1.0.0 기준으로 작성되었습니다.

1. 시스템 개요 및 요구사항

1.1 시스템 개요

Pressure Leak Inspect System은 제품의 압력 누설(Leak)을 자동으로 검사하는 데스크탑 프로그램입니다. 생산 라인에서 DIO 시작 신호를 받아 제품 ID를 판독하고, 누설 시험을 수행한 뒤 합격/불합격을 자동 판정합니다.

주요 기능 요약

1.2 소프트웨어 요구사항

참고: ADLINK 드라이버가 설치되지 않은 환경에서는 프로그램이 시뮬레이션 모드로 자동 전환됩니다. 이 경우 DIO 입출력은 동작하지 않지만, 프로그램의 나머지 기능은 정상적으로 사용할 수 있습니다.

1.3 하드웨어 구성

케이블 연결도

1.4 DIO 신호 매핑

입력 신호 (Inputs) - PCI-7432

동작 원리: 시작 신호가 OFF→ON으로 전환되는 순간(Rising Edge)을 감지하여 시험을 시작합니다.

출력 신호 (Outputs) - PCI-7432

참고: PC_ON 신호는 프로그램 시작 시 자동으로 ON이 되며, 프로그램 종료 시 자동으로 OFF됩니다. 이를 통해 외부 시스템이 PC의 가동 상태를 확인할 수 있습니다.

참고: 시험이 시작되면 해당 채널의 OK/NG 출력이 모두 OFF로 초기화된 후, 판정 완료 시 해당 결과에 맞는 출력만 ON됩니다.

1.5 프로그램 창 구조 개요

프로그램은 3개의 영역으로 구성됩니다:

2. 초기 설정 가이드

2.1 설치 전 준비사항 체크리스트

프로그램을 실행하기 전에 아래 항목을 모두 확인하세요:

⚠️ 중요: C28 센서와 4251 보드는 서로 다른 COM 포트에 연결해야 합니다. 동일한 포트를 지정하면 통신 충돌이 발생합니다.

2.2 프로그램 실행

실행 방법

1. 바탕화면의 바로가기 아이콘을 더블 클릭하여 실행합니다.
2. 프로그램이 전체화면(Maximized) 모드로 시작됩니다.

최초 실행 시 자동 생성되는 파일

프로그램 시작 시 자동 수행 동작

프로그램이 실행되면 아래 동작이 자동으로 수행됩니다:

참고: 시리얼 포트 연결에 실패하면 메인 화면의 오류 메시지 영역에 해당 오류가 표시됩니다. 이 경우 Comm. Settings에서 올바른 포트를 선택한 후 저장하면 자동으로 재연결됩니다.

2.3 프로그램 로그인 및 오프라인 모드 설정

프로그램 실행이 완료되면 메인 화면이 활성화되기 전, 작업 정보 입력 및 로그인 창이 모달로 표시됩니다. 로그인을 성공적으로 마쳐야 메인 화면을 조작할 수 있습니다.

로그인 필드 구성

참고 (자동완성): 각 필드에 마우스를 클릭하거나 포커스를 두면, 이전 로그인 이력이 팝업 메뉴 형식으로 나열되어 간편하게 자동 완성을 사용할 수 있습니다.

로그인 방식 설정 (Database.ini)

프로그램 배포 폴더(C:\LeakTest\Database.ini)에 위치한 Database.ini 파일 설정에 따라 로그인 인증 방식이 달라집니다. 해당 파일이 누락된 경우 프로그램 최초 실행 시 기본 템플릿 정보와 함께 해당 경로에 자동으로 생성됩니다. 모든 설정 파일이 배포 폴더에 함께 위치하므로 경로 관리가 단순합니다.

; [데이터베이스 접속 상세 설정]
Db_Server=[데이터베이스_서버_IP],[포트번호]
Db_Name=[데이터베이스_이름]
Db_User=[접속_계정_ID]
Db_Password=[접속_비밀번호]

[Login]
Procedure=dbo.CheckOperator
ProcessName=EOL
OfflinePreview=false

• 온라인 인증 모드 (OfflinePreview=false): 지정된 데이터베이스 접속 정보(Db_Server, Db_Name, Db_User, Db_Password)를 기반으로 데이터베이스에 접속하여 사용자 계정의 유효성을 검증합니다. DB 서버 연결 실패나 미등록 사용자일 경우 로그인이 거부됩니다.
• 오프라인 테스트 모드 (OfflinePreview=true): 데이터베이스를 거치지 않고, 필수 입력 값을 채우면 즉시 로그인이 허용됩니다. 네트워크 연결이 안 된 시뮬레이션 및 테스트 환경에서 사용합니다.

2.4 최초 설정 순서 (Step-by-Step)

프로그램을 처음 사용할 때는 반드시 아래 순서로 설정을 진행하세요.

Step 1: 통신 설정 (가장 먼저 수행)

하드웨어와의 통신이 설정되어야 이후 모든 기능이 정상 동작합니다.

1. 하단 메뉴 바에서 Comm. Settings (통신 설정) 버튼을 클릭합니다.
2. 통신 설정 팝업 창이 메인 창 중앙에 표시됩니다.

4251 보드 설정 (좌측 영역):

Sentinel C28 설정 (우측 영역):

1. 모든 항목을 설정한 후 설정 저장 버튼을 클릭합니다.
2. "통신 설정이 저장되었습니다." 메시지가 표시되면 설정 완료입니다.

⚠️ 중요: 저장 시 기존의 모든 시리얼 통신 연결이 해제되고, 새로운 설정으로 자동 재연결됩니다. 이 과정에서 진행 중인 시험이 있다면 중단될 수 있습니다.

참고: COM 포트 목록에는 현재 PC에 물리적으로 연결된 시리얼 장치만 표시됩니다. 원하는 포트가 보이지 않으면: - USB-시리얼 케이블이 PC에 연결되어 있는지 확인 - 장치 관리자에서 해당 포트의 드라이버가 정상 설치되었는지 확인 - 다른 프로그램이 해당 포트를 점유하고 있지 않은지 확인

Step 2: 시험 설정 (SPEC 규격값 입력)

1. 하단 메뉴 바에서 Parameters (시험 설정) 버튼을 클릭합니다.
2. 시험 설정 팝업 창이 표시됩니다.

1. 값을 입력한 후 설정 저장 버튼을 클릭합니다.
2. "파라미터 설정이 저장되었습니다." 메시지가 표시되면 완료입니다.

참고: SPEC UL/LL 값은 좌/우 양쪽 채널에 공통으로 적용됩니다.

판정 기준: SPEC LL ≤ 측정값 ≤ SPEC UL 이면 OK, 범위를 벗어나면 NG로 판정됩니다.

Step 3: 동작 테스트 (선택사항)

모든 설정이 완료되면 하단 메뉴의 ID Test (L) 또는 ID Test (R) 버튼으로 간단한 동작 테스트를 수행할 수 있습니다.

1. ID Test (L) 버튼을 클릭합니다.
2. 좌측 채널의 진행 메시지가 순서대로 표시됩니다:
3. 시험 시작 → 센서 정보 읽는 중 → ID 테스트 완료 (또는 ID 테스트 실패)
4. 좌측 채널의 ID 영역에 읽은 제품 ID가 표시되면 정상입니다.

참고: ID Test는 DIO 시작 신호 없이도 4251 보드의 센서 판독 기능만 단독으로 테스트합니다. 실제 LEAK 시험은 수행하지 않습니다.

2.5 설정 변경 시 주의사항

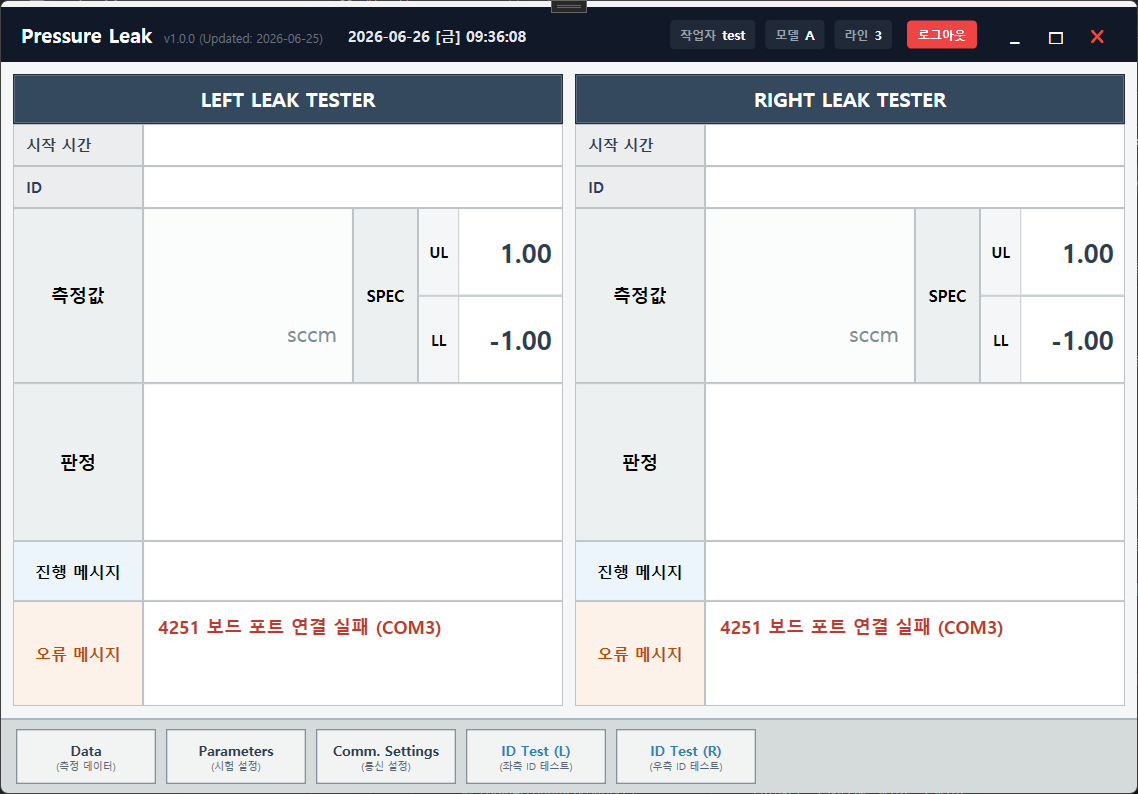

3. 메인 화면 (Home View)

프로그램 실행 시 기본으로 표시되는 화면입니다. 좌/우 채널의 누설 시험 결과를 실시간으로 모니터링합니다.

3.1 전체 화면 레이아웃

3.2 상단 타이틀 바

프로그램 최상단에 위치한 짙은 블랙 그레이 배경의 바입니다.

타이틀 바 조작

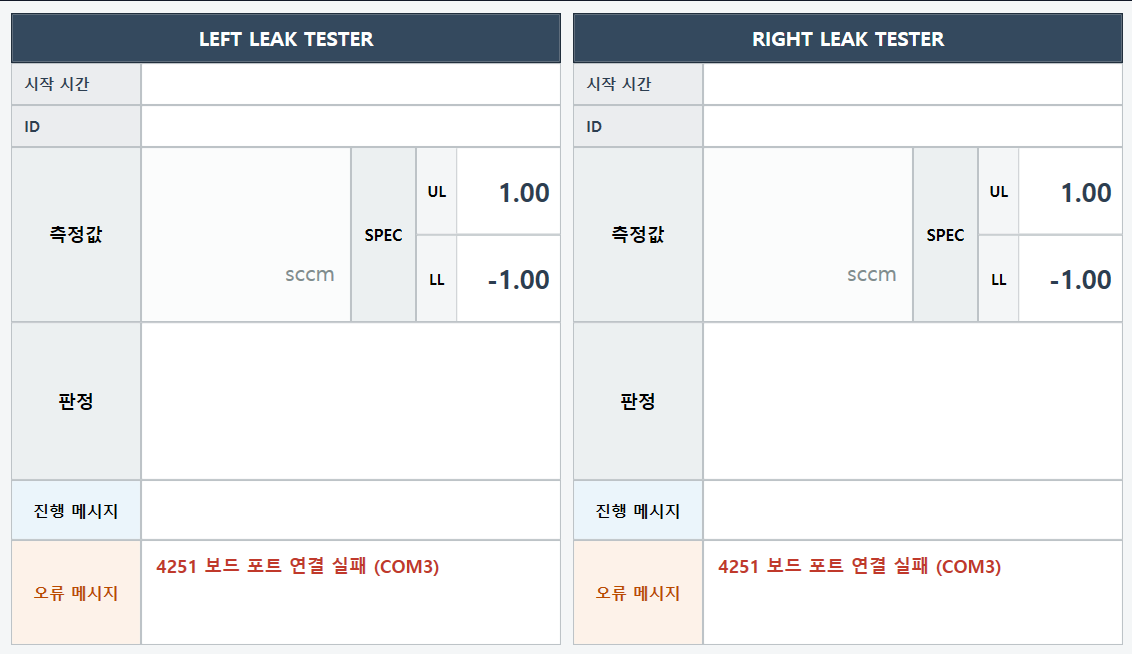

3.3 메인 영역 - 채널 모니터링

화면은 좌측(LEFT LEAK TESTER)과 우측(RIGHT LEAK TESTER)으로 균등 분할되며, 각 채널은 동일한 구조입니다.

각 채널의 구성 요소 (위에서 아래 순서)

① 채널 타이틀 (Row 0)

• LEFT LEAK TESTER 또는 RIGHT LEAK TESTER
• 짙은 남색 배경에 백색 볼드 텍스트로 채널 구분을 명시합니다.

② 시작/종료 시간 (Row 1)

③ IC_SN / PCB_Barcode (Row 2~3) - 식별자 2행 분리 표시

참고: 텍스트 잘림 방지 및 가독성 향상을 위해 IC_SN과 PCB_Barcode를 별도의 행으로 나누어 표시합니다. 프로그램 창 크기를 소형으로 조절하더라도 텍스트가 잘리지 않고 정상 표시됩니다.

④ 측정값 + SPEC (Row 3) - 가장 큰 영역

좌측에 측정값, 우측에 SPEC 규격이 함께 표시됩니다.

측정값 영역:

SPEC 영역 (우측):

⑤ 판정 (Row 4) - 두 번째로 큰 영역

판정 기준: SPEC LL ≤ 측정값 ≤ SPEC UL → OK, 그 외 → NG

⑥ 진행 메시지 (Row 5)

표시되는 메시지 목록:

⑦ 오류 메시지 (Row 6)

3.4 SPEC 교차 검증 경고

프로그램의 판정 결과(SPEC UL/LL 기준)와 Sentinel C28 센서의 자체 판정 결과가 서로 다를 경우:

1. 해당 채널의 오류 메시지 영역에 SPEC 불일치 - 프로그램: OK, 센서: R 등의 메시지가 표시됩니다.
2. 팝업 경고 대화상자가 표시됩니다: "프로그램 스팩과 센서의 스팩이 서로 맞지 않습니다."

조치: 센서 측의 SPEC 설정과 프로그램의 SPEC UL/LL 설정이 동일한지 확인하세요.

3.5 하단 메뉴 바

프로그램 최하단의 연회색 배경 영역입니다. 5개의 버튼이 좌측부터 수평으로 배치됩니다.

버튼 스타일

• 배경: 연회색, 마우스 오버 시 시각적 피드백을 위해 약간 어둡게 변함
• 테두리: 회색
• 텍스트: 볼드 (부제는 일반 텍스트)

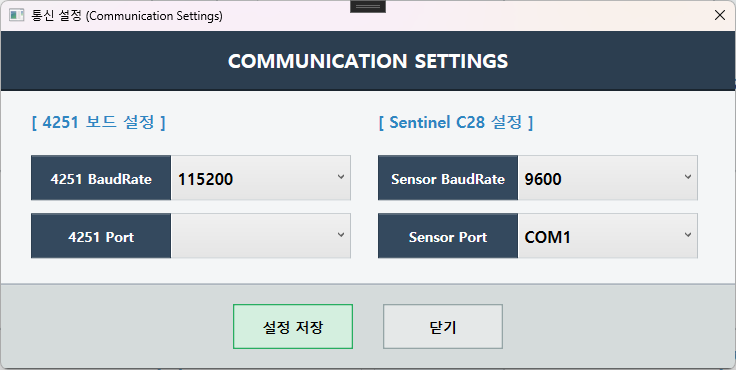

4. 통신 설정 (Comm. Settings)

하단 메뉴에서 Comm. Settings (통신 설정) 버튼 클릭 시 열리는 모달 팝업 창입니다.

4.1 창 구성

4.2 4251 보드 설정 (좌측 영역)

4.3 Sentinel C28 설정 (우측 영역)

4.4 스펙 불일치 알림 설정 (화면 하단 영역)

동작 설명: - ON (기본값): 판정이 불일치할 때 메인 화면의 오류 메시지 창에 로그가 기재됨과 동시에, 경고 대화상자("프로그램 스펙과 센서의 스펙이 서로 맞지 않습니다.") 팝업이 출력되어 작업자 인지를 강제합니다. - OFF: 판정이 불일치하더라도 경고 팝업을 띄우지 않고, 화면의 오류 메시지 영역에만 텍스트로 기록을 남깁니다. (콘솔 로그 기록 등은 유지) - 이 설정은 config.xml 내의 EnableSpecMismatchAlarm 옵션에 영속 저장되어 프로그램 재작동 시에도 마지막 상태가 자동 유지됩니다.

4.5 버튼 설명

4.6 저장 시 내부 동작 순서

1. 현재 선택된 값을 config.xml에 저장 (스펙 불일치 알림 활성화 여부 포함)
2. 기존 Sentinel C28 시리얼 연결 해제
3. 기존 4251 보드 시리얼 연결 해제
4. 시험 프로세스 스레드 종료
5. 새 설정값으로 Sentinel C28 재연결
6. 새 설정값으로 4251 보드 재연결
7. 시험 프로세스 스레드 재시작

⚠️ 주의: COM 포트를 동일하게 설정하면 충돌이 발생합니다. 4251 보드와 C28 센서는 반드시 다른 포트를 사용하세요.

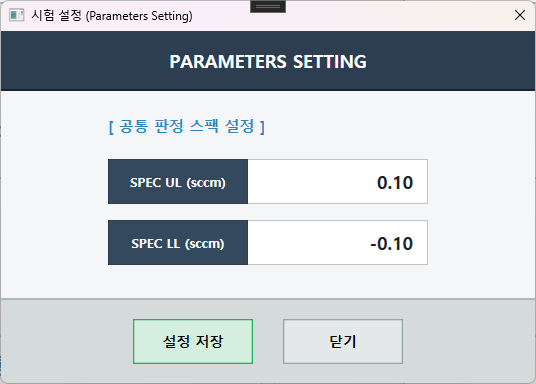

5. 시험 설정 (Parameters)

하단 메뉴에서 Parameters (시험 설정) 버튼 클릭 시 열리는 모달 팝업 창입니다.

5.1 창 구성

5.2 설정 항목

입력 팁: 소수점 2자리까지 입력합니다 (예: 1.50, -0.80). 정수도 입력 가능합니다 (예: 2).

5.3 판정 로직 상세

• 합격 판정 기준: SPEC LL ≤ 측정값 ≤ SPEC UL
• 불합격 판정 기준: 측정값 < SPEC LL 또는 측정값 > SPEC UL

예시:

5.4 버튼 설명

참고: SPEC 값은 좌/우 양쪽 채널에 공통으로 적용됩니다. 채널별 개별 설정은 지원하지 않습니다.

참고: SPEC 값 변경 후 저장하면, 이미 진행 중인 시험에는 영향을 주지 않으며, 다음 시험부터 새 값이 적용됩니다.

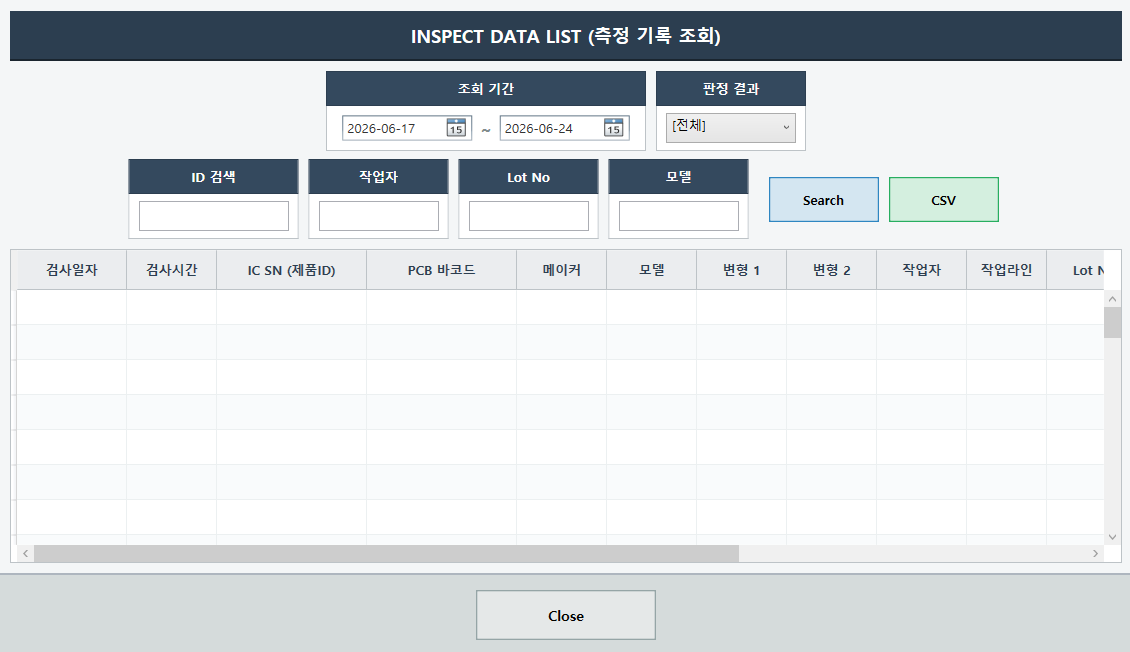

6. 측정 데이터 조회 (Data View)

하단 메뉴에서 Data (측정 데이터) 버튼을 클릭하면 표시됩니다. 다시 클릭하면 메인 화면으로 복귀합니다.

6.1 화면 구성

6.2 필터 조건 상세

1행: 공통 기본 필터

2행: 상세 검색 필터 (DB 스키마 필드 교차 검색)

6.3 조회 및 취소 버튼

Search 버튼 동작 상세

1. 지정된 조회 기간에 해당하는 일별 로그 CSV 파일만 조회하여 검색을 수행합니다. (불필요한 파일 스캔을 제한하여 검색 속도를 향상시켰습니다.)
2. 검색 조건(판정, ID, 작업자, Lot No, 모델)에 맞는 데이터를 인메모리 부분 일치 방식으로 검색합니다.
3. 검색 결과가 존재하지 않을 경우 "해당 조건의 데이터가 없습니다." 알림을 표시합니다.

조회 중 로딩 및 Cancel 버튼 동작 상세

1. Search 버튼 클릭 시 화면 전체에 "Searching Logs..." 라는 반투명 오버레이가 활성화되어 검색이 진행 중임을 나타냅니다.
2. 검색이 지연될 경우 로딩 오버레이의 Cancel (취소) 버튼을 누르면 즉시 조회가 중단되고, "조회가 취소되었습니다." 메시지 박스 팝업 후 자동으로 메인 화면으로 복귀합니다.

6.4 데이터 조회 결과 표(그리드) 항목 안내

표(그리드) 스타일

• 격자선: 수평 및 수직 연회색 격자선을 표시합니다.
• 교대 행 배경: 홀수 행은 흰색, 짝수 행은 연회색 배경을 적용하여 가독성을 높였습니다.
• 선택된 행: 연파란색 배경에 파란색 텍스트로 강조합니다.
• 컬럼 헤더 정렬: 헤더 클릭 시 해당 열 기준으로 오름차순 또는 내림차순 정렬이 가능합니다. (컬럼 순서 변경은 제한됩니다.)
• 격자 유지: 조회된 데이터 개수가 50개 미만이더라도 화면 구성을 유지하기 위해 나머지 행은 빈 칸으로 채워져 표시됩니다.

6.5 화면 닫기

7. 자동 시험 프로세스

7.1 개요

자동 시험은 시작 신호(LEFT_START 또는 RIGHT_START)에 의해 작동하며, 7단계로 진행됩니다. 좌/우 채널은 각각 독립적인 백그라운드 스레드에서 실행되지만, 중복 실행 방지 기능을 통해 동시 시험은 방지됩니다.

7.2 전체 프로세스 흐름도

7.3 좌/우 채널 순차 실행 및 대기

좌/우 채널은 동시에 시험을 수행할 수 없습니다. 이는 하드웨어 통신 간섭 및 충돌을 방지하기 위함입니다.

참고: 하드웨어 통신 안정화를 위해 이전 채널의 시험 종료 후 0.35초의 여유 시간이 자동으로 적용됩니다.

7.4 시간 초과 (타임아웃) 처리

누설 센서에서 30초 이내에 계측 결과 응답이 없으면 다음과 같이 처리됩니다.

1. 화면의 오류 메시지 영역에 "통신 시간 초과" 오류 메시지를 표시합니다. (데이터베이스 저장 실패 시 "DB 저장 실패" 사유도 함께 노출)
2. 해당 채널의 불합격(NG) 물리 신호를 내보냅니다.
3. 측정값 9.9999, 판정 NG로 기록을 생성합니다.
4. 로컬 CSV 로그 파일 및 데이터베이스에 검사 결과를 기록합니다. (단, 이전 단계인 제품 ID 판독에 성공한 상태여야 저장이 이루어집니다.)

7.5 제품 ID 및 PCB 바코드 연동 예외 처리

데이터 일관성과 무결성을 확보하기 위해 제품 식별 정보가 불완전한 상태에서의 데이터 저장을 차단하는 안전 검증 절차가 작동합니다.

1. 제품 ID(IC_SN) 판독 실패 시

• 동작: 제품 ID 판독 장치(4251 보드)로부터 16자리 ID 취득을 실패하는 경우 진행 메시지에 "ID 읽기 실패"를 표시하고, 해당 채널의 NG 물리 신호를 즉시 출력합니다.
• 저장 제한: 이 경우에는 로컬 CSV 로그 기록 및 데이터베이스 저장을 완전히 건너뜁니다.

2. PCB 바코드 DB 조회(매핑) 실패 시

• 동작: 판독 완료 후 데이터베이스 서버에서 IC_SN에 해당하는 PCB_Barcode를 조회할 때, 정해진 시간(5초) 내에 응답이 없거나 일치하는 데이터가 없는 경우 화면에 "바코드 매핑 실패" 관련 오류를 표시하고 NG 신호를 출력합니다.
• 저장 제한: 이 경우에도 제품 검사 자체를 진행하지 않고 즉시 스킵하며, 데이터베이스 및 로컬 CSV 로그 기록 저장을 건너뜁니다. (오프라인 모드에서는 임시 바코드 정보를 주입하여 검사 동작을 테스트할 수 있습니다.)

7.6 누설 센서 측정 결과 채널 분류

누설 센서에서 수신한 데이터는 다음 채널 번호 정보를 기준으로 정렬됩니다.

7.7 ID 수동 테스트

하단 메뉴의 ID Test (L) 또는 ID Test (R) 버튼을 사용하면 시험 시작 신호 없이 센서 ID 판독 동작만 단독으로 수행할 수 있습니다.

실행 흐름

1. 중복 방지 잠금 획득 (다른 채널이 시험 중인 경우 대기)
2. 결과 표시 초기화 및 0.5초 대기
3. "센서 정보 읽는 중" 메시지 표시 후 ID 판독 시작
4. 성공 시: 판독된 ID 표시 및 "ID 테스트 완료" 메시지 표시
5. 실패 시: ID 영역에 "-" 표시 및 "ID 테스트 실패" 메시지 표시
6. 잠금 해제

용도: 장비 설치 후 통신 상태 확인 및 디버깅 시 사용합니다. 실제 누설 시험(압력 계측)은 수행하지 않습니다.

7.8 측정 판정 및 저장 기준

프로그램의 판정 스펙(상하한 규격) 기준과 누설 센서 자체의 내부 스펙 판정 기준이 일치하지 않는 경우, 저장소에는 다음과 같이 저장됩니다.

저장 기준 요약

• 최종 저장 판정 (Result): 센서 자체의 판정값과 무관하게, 항상 프로그램 화면 판정 기준으로 데이터베이스 및 로그에 저장됩니다.
• 동작 예시: 프로그램 판정이 합격(OK)이지만 센서 자체의 내부 판정이 불합격(NG 등)인 경우에도, 최종 기록 및 CSV에는 OK (합격)로 기록됩니다.

판정 스펙 불일치 시의 동작

• 양측의 판정 스펙이 다르면 불일치 로그가 기록되며 화면에 경고 팝업이 출력되지만, 최종 저장되는 판정 결과에는 영향을 미치지 않고 프로그램 판정값을 유지합니다.

8. 로그 및 데이터 관리

8.1 검사 데이터 로그 (CSV)

기본 정보

CSV 헤더 및 컬럼

IC_SN,PCB_Barcode,Maker,Model,Variant_1,Variant_2,Operator,Production_Date,Line,Lot_No,Jig_No,Channel,Spec_UL,Spec_LL,Leak_Value,Result

CSV 예시

IC_SN,PCB_Barcode,Maker,Model,Variant_1,Variant_2,Operator,Production_Date,Line,Lot_No,Jig_No,Channel,Spec_UL,Spec_LL,Leak_Value,Result
260508A00123B01C,260508A00123B01C,Hyundai,NE1aW,PT,SENSOR,op001,2026-05-08 10:30:15,L1,LOT001,JIG01,LEFT,1.00,-1.00,0.5234,OK
260508A00456D02E,260508A00456D02E,Hyundai,NE1aW,PT,SENSOR,op002,2026-05-08 10:30:45,L1,LOT001,JIG01,RIGHT,1.00,-1.00,1.2000,NG

참고: 타임아웃 발생 시에도 측정값 0.0000, 판정 NG로 로그에 기록됩니다.

참고: CSV 값에 쉼표, 따옴표, 줄바꿈이 포함된 경우 자동으로 이스케이프 처리됩니다.

8.2 시스템 로그

기본 정보

로그 형식

[HH:mm:ss.fff] [TAG] 메시지 내용

예시

[10:30:00.123] [SYSTEM] 프로그램 시작
[10:30:01.456] [COMM] Sentinel C28 포트 연결 성공 (COM1)
[10:35:15.789] [ERROR] Sentinel C28 통신 타임아웃

8.3 설정 파일

config.xml

<AppConfig>
  <SensorPort>COM1</SensorPort>
  <SensorBaudRate>9600</SensorBaudRate>
  <Board4251Port>COM3</Board4251Port>
  <Board4251BaudRate>115200</Board4251BaudRate>
  <Board4251Timeout>5000</Board4251Timeout>
  <SpecUL>1.00</SpecUL>
  <SpecLL>-1.00</SpecLL>
  <EnableSpecMismatchAlarm>true</EnableSpecMismatchAlarm>
</AppConfig>

Database.ini

; =====================================================================
; Leak Test System - 데이터베이스 및 로그인 설정 파일 (Database.ini)
; =====================================================================

; [데이터베이스 접속 상세 설정]
; Db_Server  : 중앙 MSSQL 데이터베이스 서버의 IP 주소 또는 호스트명
; Db_Name    : 검사 데이터를 저장할 대상 데이터베이스 이름
; Db_User    : 데이터베이스 접속 계정 ID (예: sa)
; Db_Password: 데이터베이스 접속 계정의 비밀번호
Db_Server=127.0.0.1, 1433
Db_Name=Test_DB
Db_User=db_user
Db_Password=db_password

[Login]
; Procedure: 로그인 검증에 사용할 DB 저장 프로시저명입니다. (공란일 경우 기본 테이블 조회 쿼리 작동)
Procedure=dbo.CheckOperator

; ProcessName: 로그인 검증 시 전달할 공정 이름입니다.
ProcessName=EOL

; OfflinePreview: 오프라인 모드 활성화 여부 (true = DB 연결 없이 로그인 통과, false = 실제 DB 인증)
OfflinePreview=false

SSL 인증 오류 방지: DB 연결 시 SSL 인증서 신뢰 오류가 발생하는 환경을 방지하기 위해 프로그램 내부에서 자동으로 TrustServerCertificate=True; 옵션을 연결 문자열 끝에 추가하여 안정적인 동작을 보장합니다.

LoginOptions.json / LoginHistory.json

DioConfig.ini

[DIO]
CompanyName=ADLink
BoardCnt=1

[BOARD_1]
BoardType=PCI_7432
BoardNumber=0

[BOARD_1_IN]
0=LEFT_START,1,좌측 시험 시작 신호
1=RIGHT_START,1,우측 시험 시작 신호

[BOARD_1_OUT]
0=LEFT_OK,1,좌측 합격 출력
1=RIGHT_OK,1,우측 합격 출력
2=PC_ON,1,PC 가동 신호
3=LEFT_NG,1,좌측 불합격 출력
4=RIGHT_NG,1,우측 불합격 출력

INI 포맷 설명: 비트인덱스=신호명,활성여부,설명

8.4 파일 관리 주의사항

8.5 데이터베이스 데이터 관리

검사가 완료되면 측정 결과와 작업 정보가 데이터베이스에 자동으로 저장됩니다.

데이터베이스 저장 항목 안내

• 저장 대상 테이블: EOL
• 저장 항목 상세:

9. 오류 대응 및 프로그램 종료

9.1 통신 연결 실패

프로그램 시작 또는 통신 설정 저장 시 발생할 수 있습니다.

참고: 통신 설정을 저장하면 기존 연결을 모두 해제하고 새 설정으로 재연결을 시도합니다. 포트 변경 후 재시작 없이 바로 적용됩니다.

9.2 시험 중 오류

시험 프로세스 진행 중 발생하는 오류입니다. 메인 화면의 오류 메시지 영역에 표시됩니다.

9.3 SPEC 교차 검증 경고 팝업

프로그램 판정과 센서 판정이 불일치할 때, 통신 설정 화면의 스펙 불일치 알림 활성화 옵션이 켜져(ON) 있는 경우 팝업 경고가 표시됩니다:

[!] SPEC 교차 검증 경고
"프로그램 스팩과 센서의 스팩이 서로 맞지 않습니다."
                              [확인]

• 만약 이 옵션을 해제(OFF)한 경우, 이 팝업 경고 대화상자는 나타나지 않으며, 메인 화면 하단의 오류 메시지 텍스트 박스에만 불일치 로그가 기록됩니다.
• 이 경고는 검사 자체를 중단하지는 않으며, 프로그램의 판정 결과가 최종 DB 및 로컬 로그 기록에 사용됩니다.

9.4 DIO 보드 오류

시뮬레이션 모드: ADLINK 드라이버가 설치되지 않은 환경에서도 프로그램의 기능(통신 설정, 데이터 조회 등)을 사전에 테스트할 수 있도록 제공되는 가상 동작 모드입니다.

9.5 일반적인 문제 해결

9.6 프로그램 종료

종료 방법

1. 상단 타이틀 바 우측의 X (빨간색) 버튼을 클릭합니다.
2. 종료 확인 대화상자가 표시됩니다:

[?] 종료 확인
"프로그램을 종료하시겠습니까?"
              [예]  [아니오]

1. "예"를 선택하면 종료, "아니오"를 선택하면 취소됩니다.

종료 시 자동 처리 사항

아래 순서로 자동 정리가 수행됩니다:

⚠️ 주의: 시험 진행 중에 프로그램을 종료하면 진행 중인 시험이 즉시 중단됩니다. 해당 시험의 결과는 로그에 기록되지 않을 수 있습니다. 가급적 시험이 완료된 후 종료하세요.

참고: 프로그램 종료 시 현재 설정값은 이미 config.xml에 저장되어 있으므로 별도로 저장할 필요가 없습니다. 다음 실행 시 마지막 설정이 자동으로 로드됩니다.
